حل موضوع الهندسة الميكانيكية بكالوريا 2015 شعبة تقني رياضي: التحليل الوظيفي ومخطط FAST، جدول الوصلات الحركية

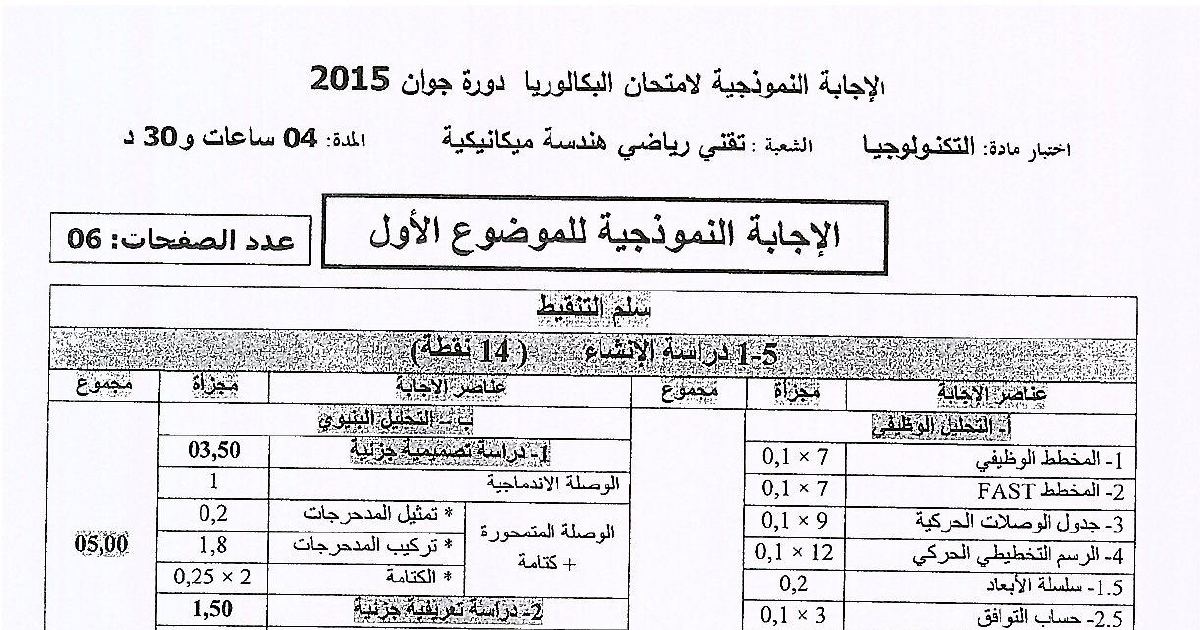

وثيقة الحل الرسمي لاختبار البكالوريا في التكنولوجيا (هندسة ميكانيكية) دورة جوان 2015، حول نظام آلي لتشكيل وتعبئة وغلق وقص وإجلاء علب حلوى قشدية. تعرض عناصر الإجابة عن التحليل الوظيفي ومخطط FAST وجدول الوصلات الحركية وسلسلة الأبعاد وحساب التوافق. وتتابع دراسة المتسننات وسرعة عمود الخروج والمزدوجات، ومقاومة الخابور عند القص البسيط وقطر العمود عند الالتواء وتعيين المواد ووسائل الصنع. المدة المعلنة للاختبار 04 ساعات و30 د.

المحاور: الرسم التخطيطي الحركي، سلسلة الأبعاد الوظيفية وحساب التوافق، دراسة المتسننات والنسبة الإجمالية، سرعة دوران عمود الخروج والمزدوجات، حساب قطر العمود عند الالتواء، تعيين المواد 31CrMo12 و Al Si 7 Mg و Cu Sn 10 P، القولبة بالرمل ووسائل الصنع.
